Gabarit famille

01_Projet > Architecture > Composant > Placer un composant


02_Charger la famille


03_Famille > Architecture > Installation électrique


04_Appareillage > Va et vient


05_Famille va et vient sur mur


06_Famille va et vient sur mur


07_La famille est seulement visible en plan


08_Modifier la famille pour visualiser un dessin en élévation


09_La famille en plan,


10_et en élévation...


11_Créer > Ligne de modèle


12_Choisir un plan


13_Choisir un plan > le mur


14_Dessiner le symbole


15_Dessiner le symbole (le graphisme peu être différent de la vue en plan)


16_Enregistrer la famille


17_Charger la famille dans le projet


18_Dans le projet, en vue 3D, le symbole d'élévation est positionner en hauteur > Propriétés


19_Le symbole en élévation a été dessiné avec des lignes modèles
> le graphisme est toujours visible
_Modifier la famille


20_Sélectionner toutes les lignes du symbole dans l'élévation
_Convertir les lignes > cette manipulation transforme les lignes modèles en lignes symboliques
(et réciproquement)
_Les lignes symboliques sont visibles seulement en vue parallèle à l'écran


21_Le symbole en lignes symboliques est visible en élévation,
mais pas en 3d


22_Création d'une famille de symbole à partir du gabarit de famille Revit

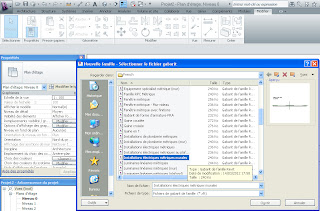

23_Gabarit > Installations électriques métriques murales


24_Dessin avec des lignes modèles


25_Vue en plan (Prise + Interrupteur va et vient)


26_Mise en place des contrôles


27_Mise en place des contrôles


28_Vue d'élévation


29_Enregistrer la famille


30_Charger dans le projet


31_Vue en plan projet


32_Vue élévation projet


33_Vue 3D projet > il faut convertir les lignes de la vue en plan


34_Famille symbole > Convertir les lignes (vue en plan)


35_La famille rectifiée


article source :http://revit-memo.blogspot.com/search/label/Gabarit%20Famillehttp://revit-
